Außer der Produktivbearbeitung befassen wir uns auch mit Konstruktionsprojekten nach der Kundenanforderungen, die danach von uns auch komplett angefertigt und angeliefert werden. Wir verzichten auf keine interessante Zusammenarbeit an verschiedensten Typen von Projekten. Innerhalb der ganzen Design- und Entwicklunszeit arbeiten wir intensiv mit dem Kunden zusammen und mithilfe der Ansichten an 3D-Modelle konsultieren wir alle wichtigen technischen Produktsparameter.

Suchst du an YOUTUBE canal Kastr CNC Youtube

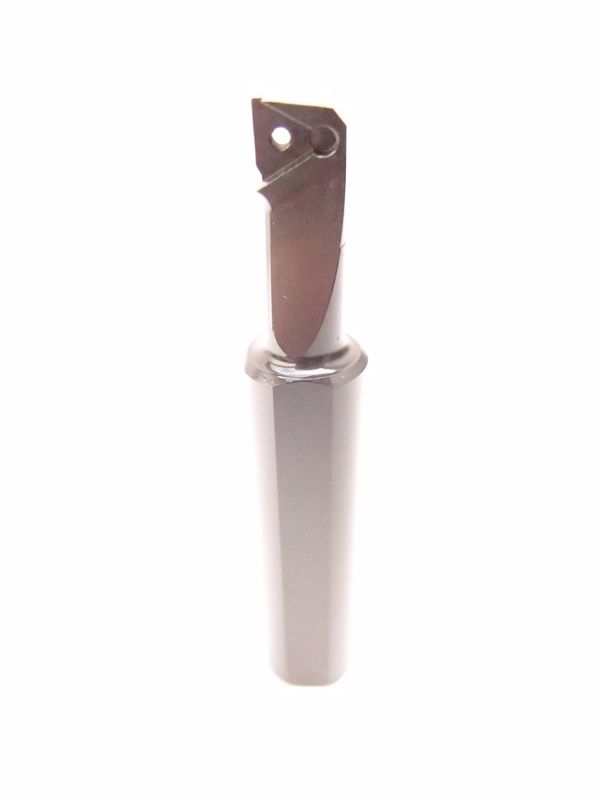

Special Dreshwerkzeug fĂŒr Wendeplatten TPGN mit modifizierter Schneide

Special Dreshwerkzeug fĂŒr Wendeplatten TPGN mit modifizierter Schneide.

Special Dreshwerkzeug fĂŒr Wendeplatten TPGN mit modifizierter Schneide

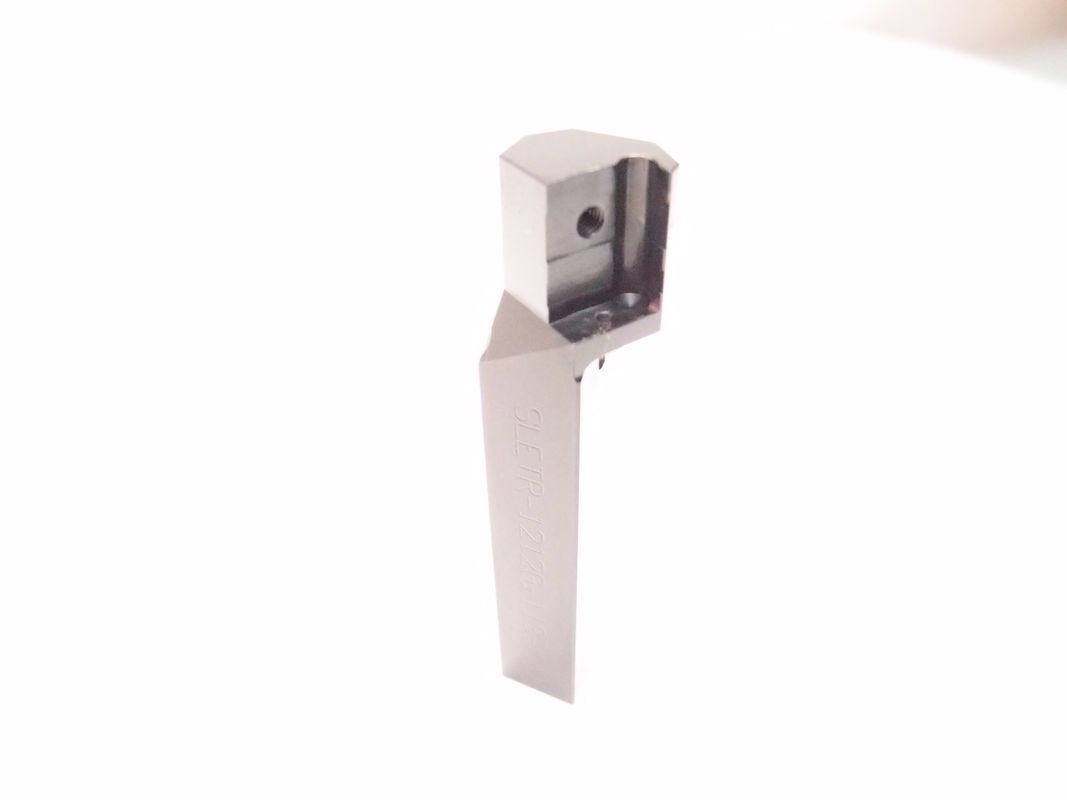

Special Drehwerkzeug mit geschrÀgte tangential Platten ISCAR.

Special Drehwerkzeug mit geschrÀgte tangential Platten ISCAR

Special Drehwerkzeug mit geschrÀgte tangential Platten ISCAR

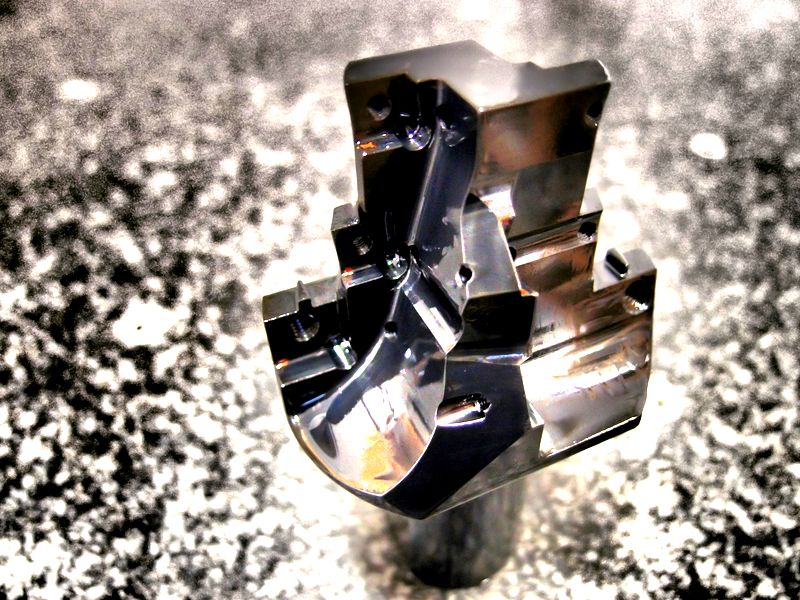

Formbohrwerkzeug

Formbohrwerkzeug fĂŒr genaue HohlrĂ€ume, die in vorgebohrten Bohrungen gefertigt sind. GewĂŒnschter Form ist durch entsprechender Platzierung ĂŒblicher ISO Platten zusammen mit prĂ€ziser Herstellung des Werkzeugkörpers erzielt.

Formbohrwerkzeug Formbohrwerkzeug Formbohrwerkzeug

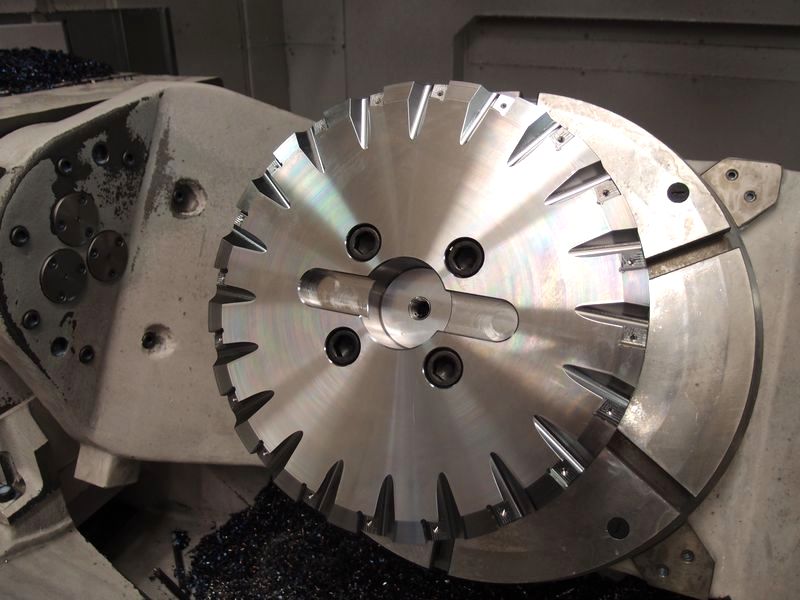

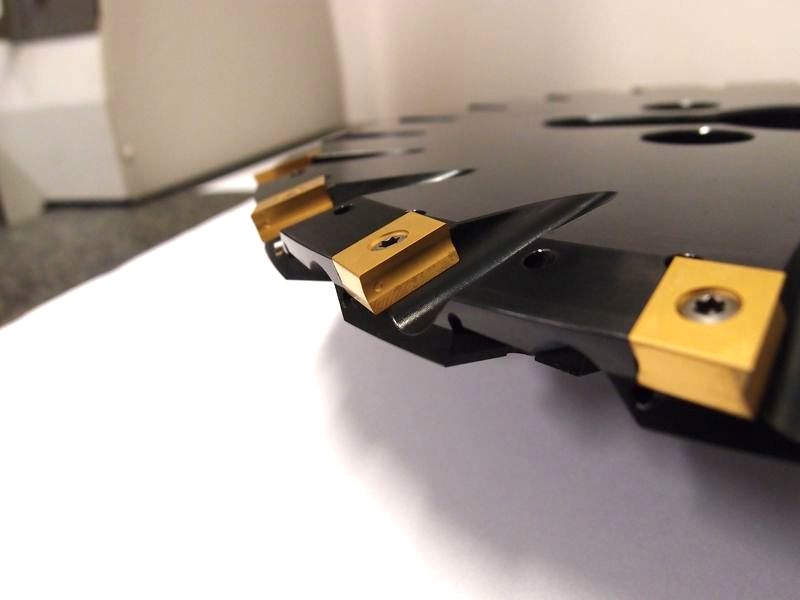

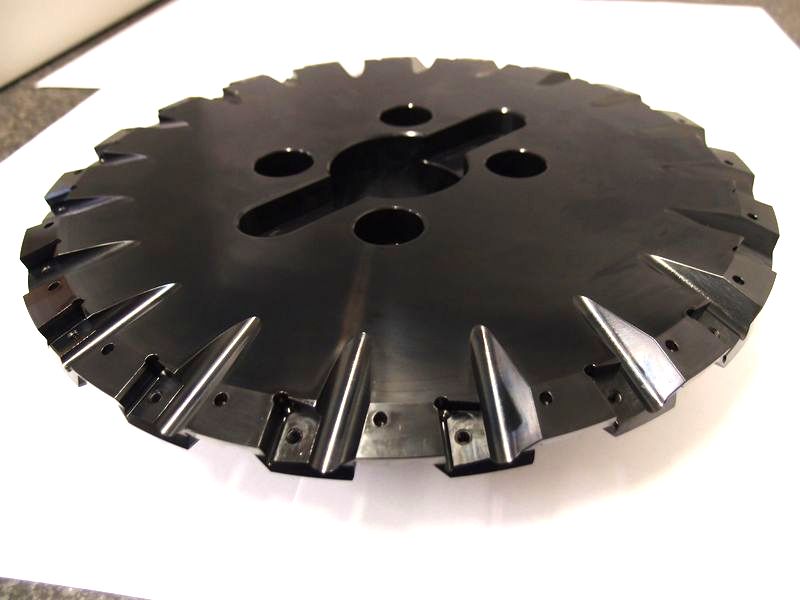

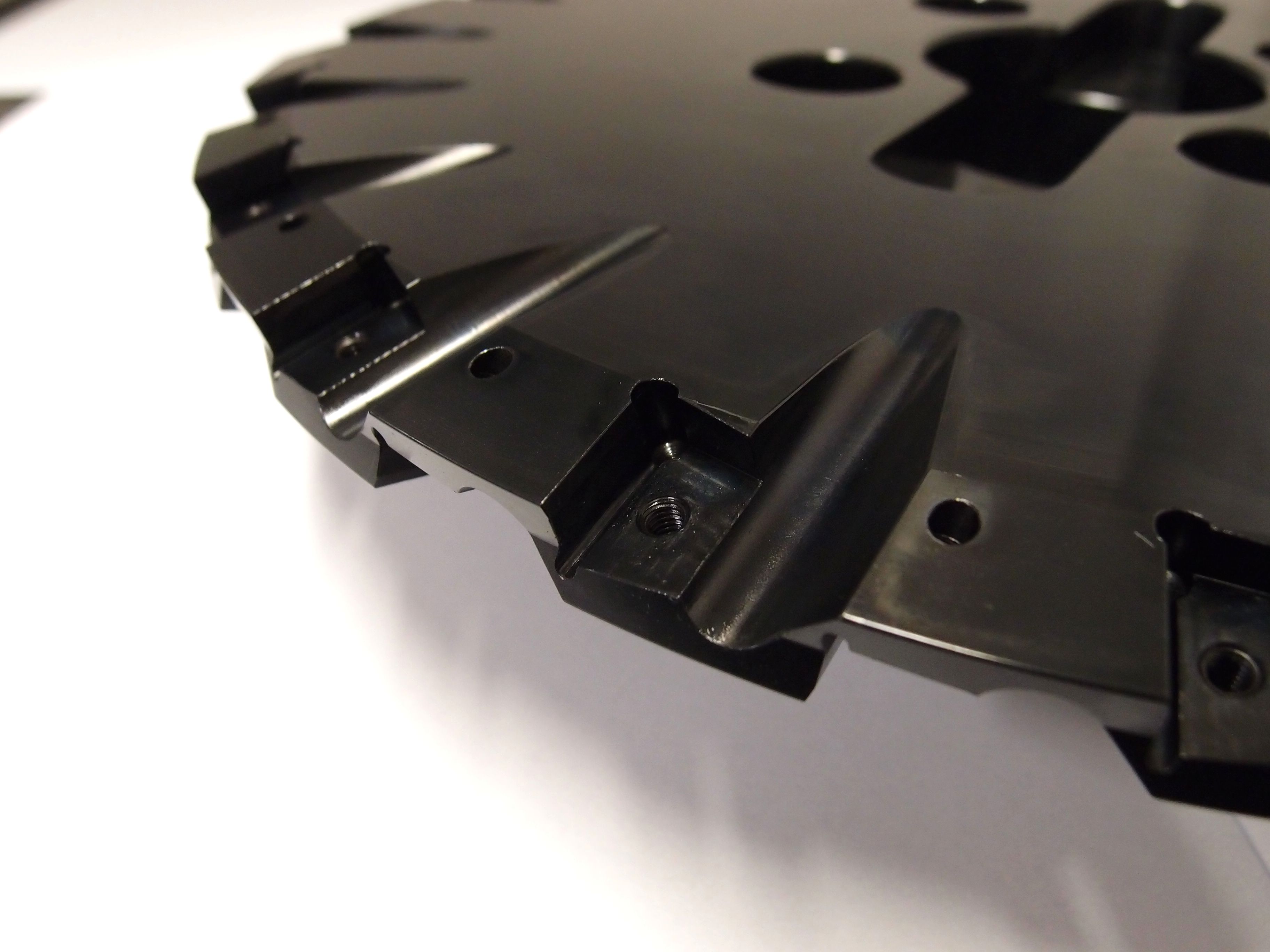

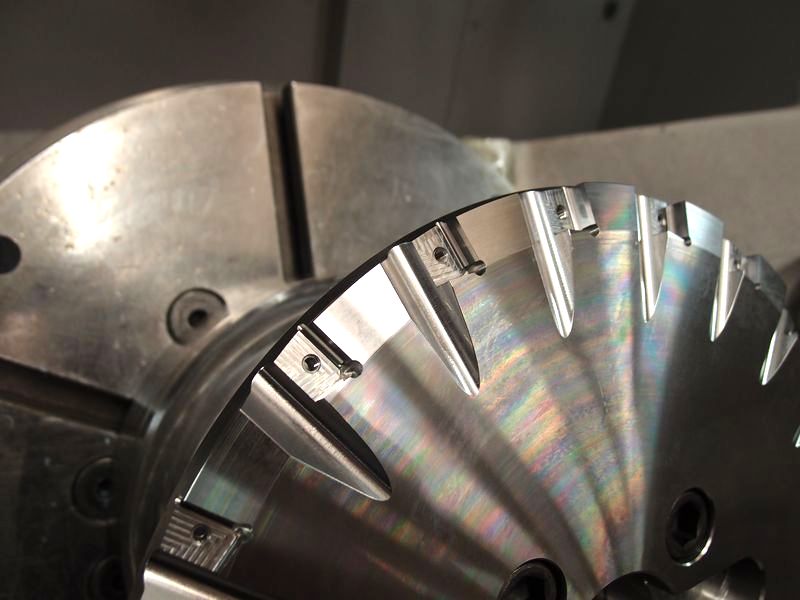

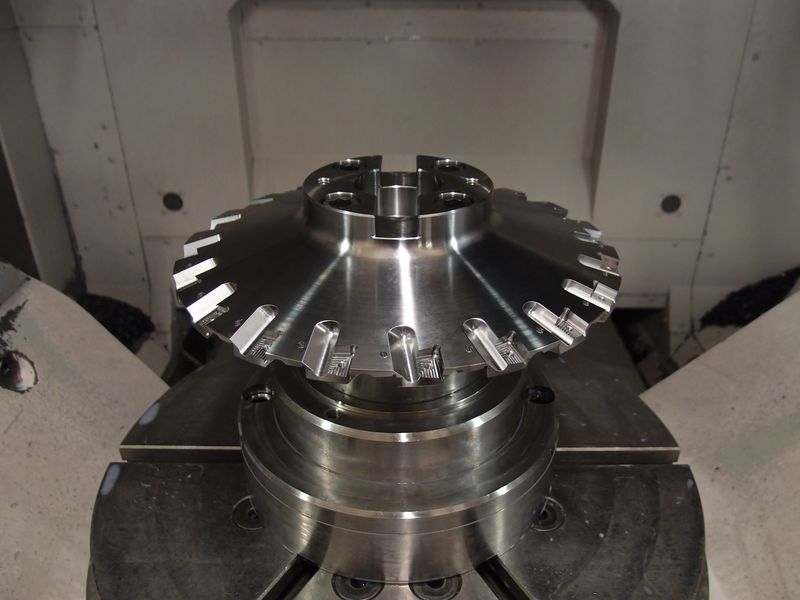

ScheibenfrÀser Durchmesser 315

ScheibenfrÀser Durchmesser 315 mit Scheitelwinkel 30°, tagential Platten Ingersoll.

ScheibenfrÀser Durchmesser 315
ScheibenfrÀser Durchmesser 315 ScheibenfrÀser Durchmesser 315 ScheibenfrÀser Durchmesser 315 ScheibenfrÀser Durchmesser 315 ScheibenfrÀser Durchmesser 315

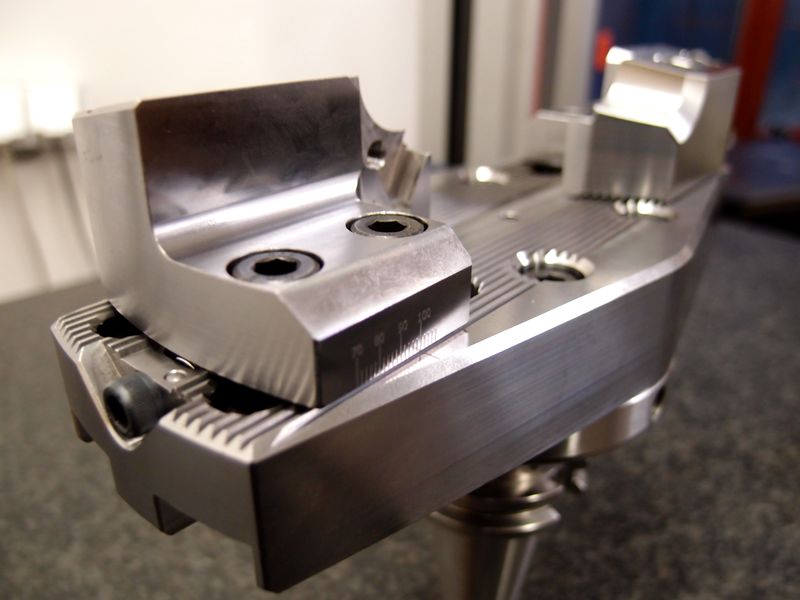

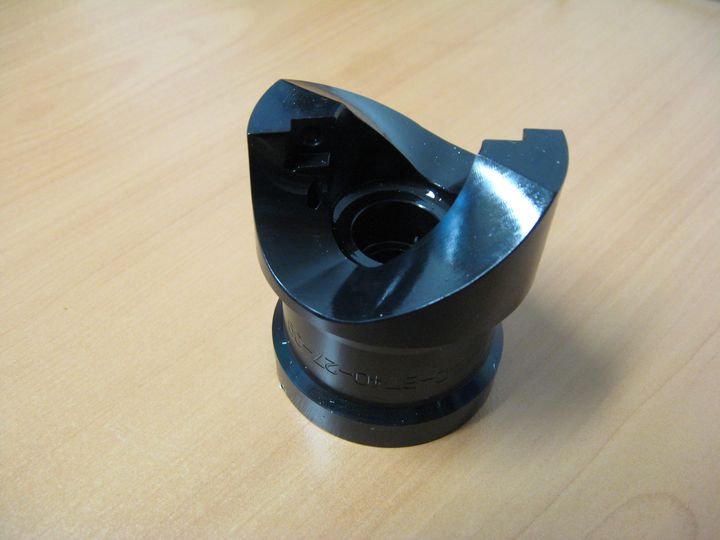

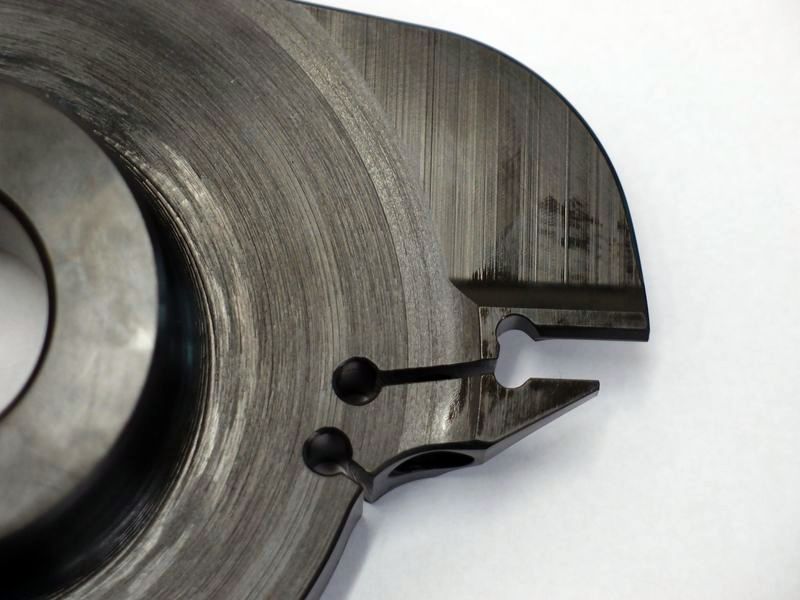

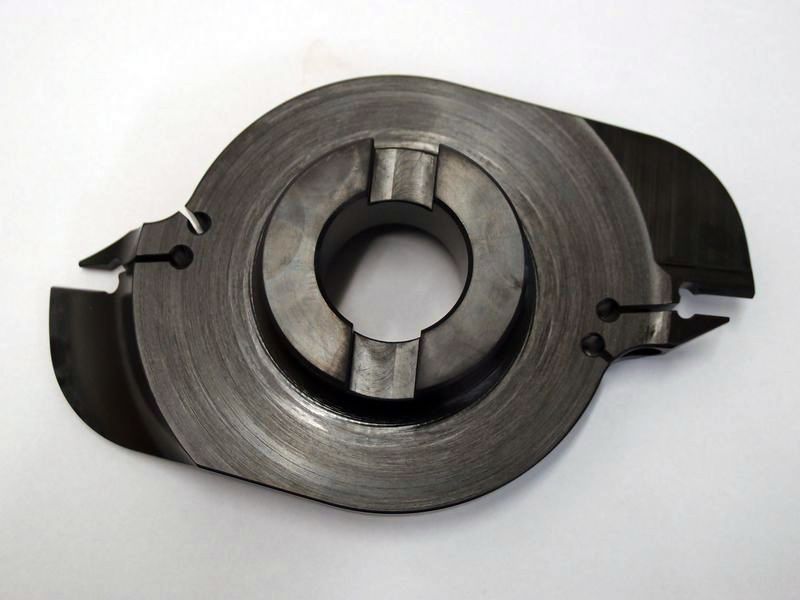

Verstellbarer Schweifkopf fĂŒr Fertigung von Außenradius auf zylindrischen Rohlinge

Verstellbarer Schweifkopf fĂŒr die Ă€ußere Eindrehung - Herstellung eines Außenradius auf Zuschnitt mithilfe geschliffener geformter VBD. Der Kopf wird auf die automatischen Produktionslinie aufgesetzt.

Verstellbarer Schweifkopf fĂŒr Fertigung von Außenradius auf zylindrischen Rohlinge
Verstellbarer Schweifkopf fĂŒr Fertigung von Außenradius auf zylindrischen Rohlinge Verstellbarer Schweifkopf fĂŒr Fertigung von Außenradius auf zylindrischen Rohlinge Verstellbarer Schweifkopf fĂŒr Fertigung von Außenradius auf zylindrischen Rohlinge Verstellbarer Schweifkopf fĂŒr Fertigung von Außenradius auf zylindrischen Rohlinge

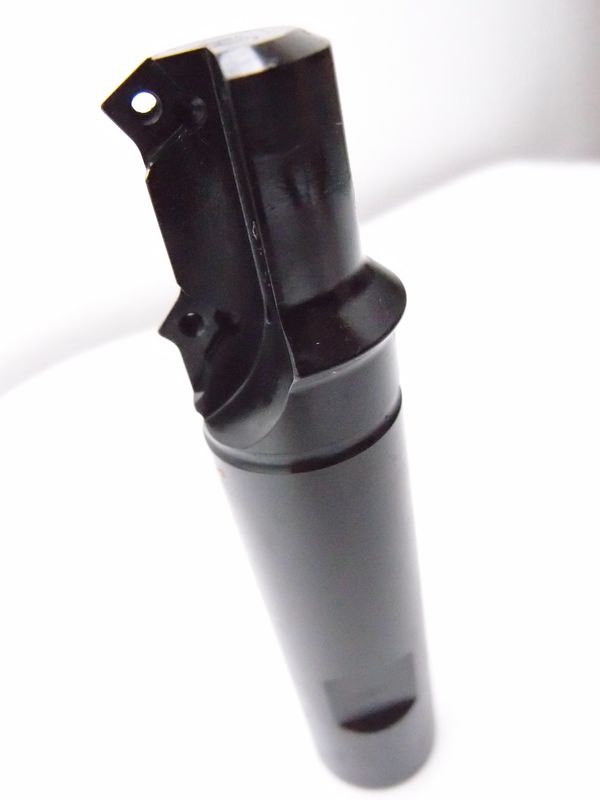

Sonderwerkzeug fĂŒr vorwĂ€rtsrichtunge und rĂŒckwĂ€rtsrichtunge Bearbeitung

This Werkzeug lĂ€uft exentrisch in einer Bohrung, dann posiziert in der Mitte dieser Bohrung. In vorwĂ€rtsrichtung ist eine SchrĂ€gkante gefertigt und in rĂŒckwĂ€rtsrichtung ist genauer Durchmesser gefertigt.

Sonderwerkzeug fĂŒr vorwĂ€rtsrichtunge und rĂŒckwĂ€rtsrichtunge Bearbeitung

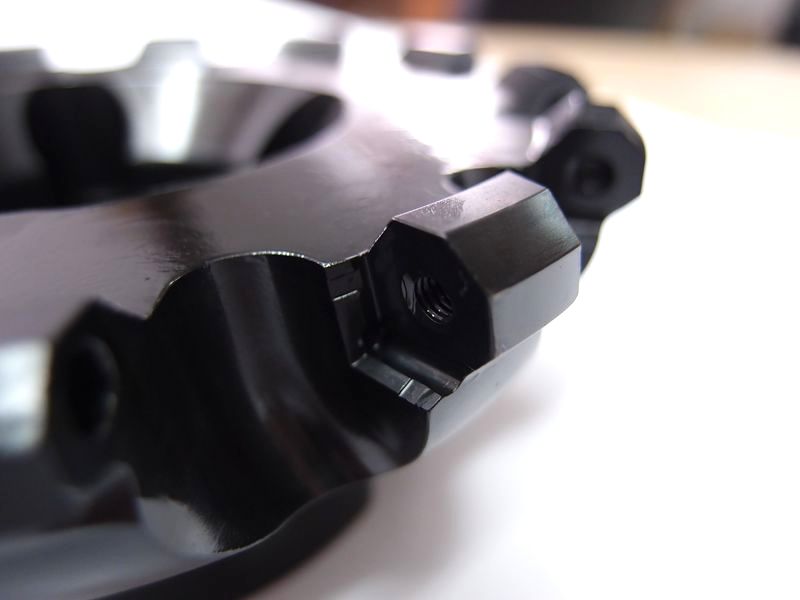

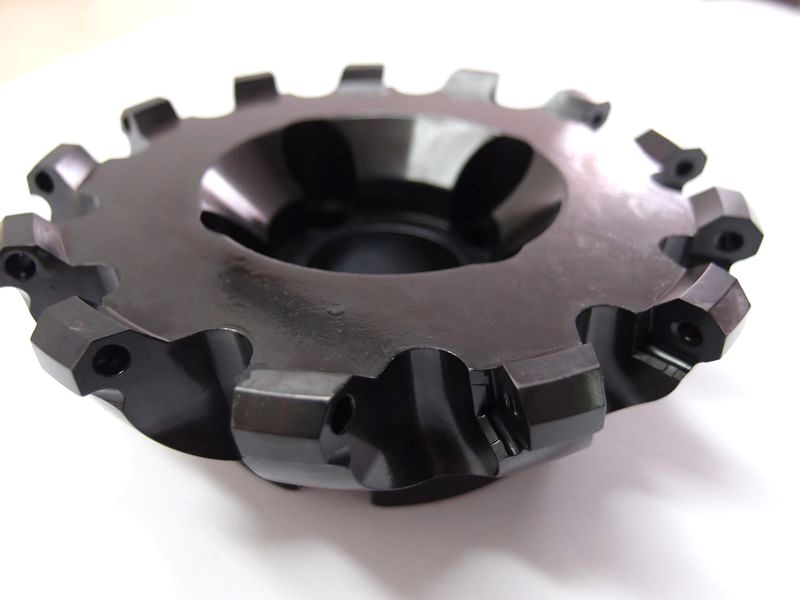

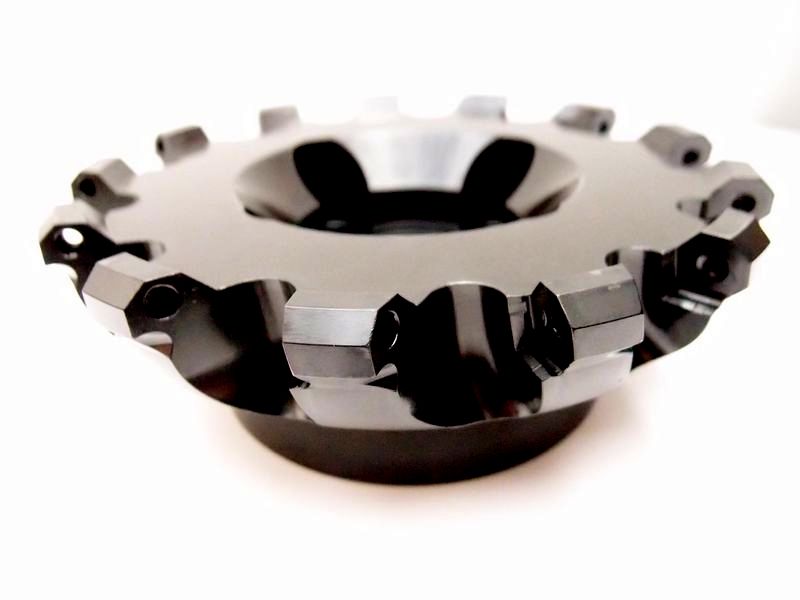

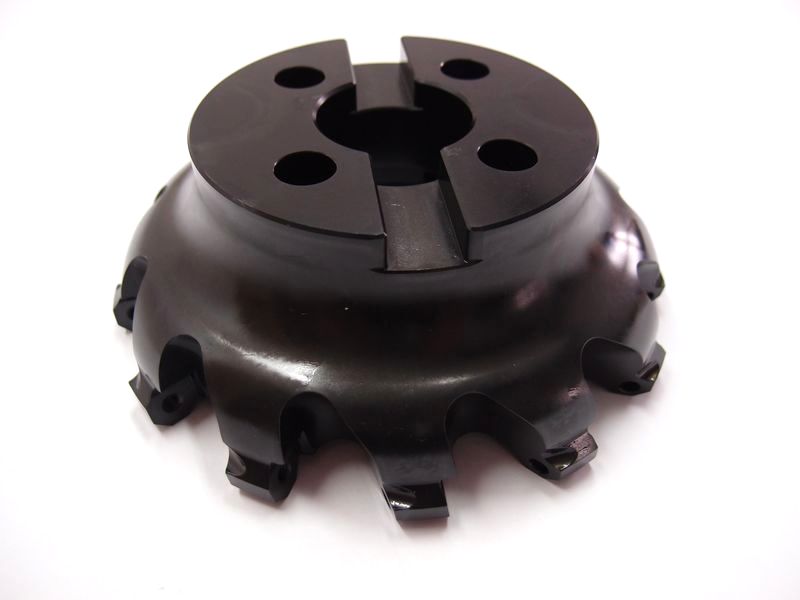

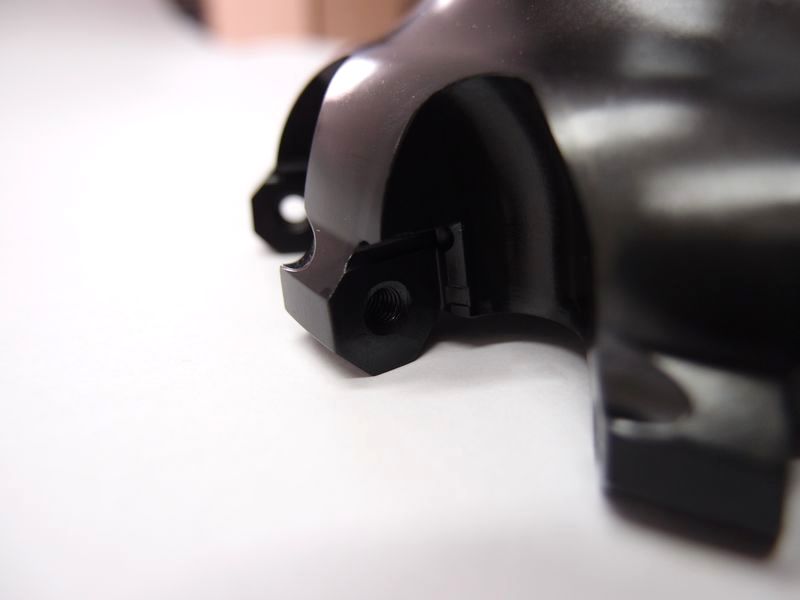

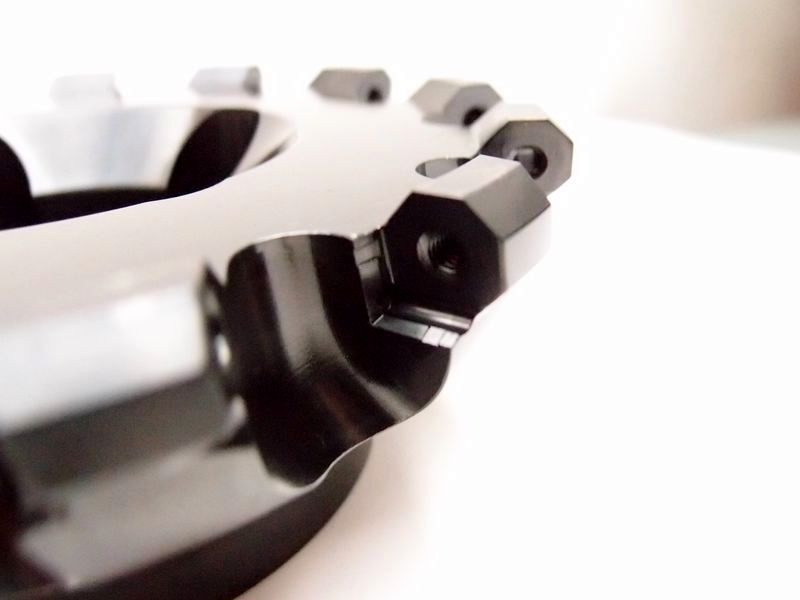

FrĂ€skopf fĂŒr Wendeplatten ARNO

Deiser FrÀskopf war gefertigt als eine linkslaufende alternative zum StandardfrÀskopf.

Sonderwerkzeug fĂŒr vorwĂ€rtsrichtunge und rĂŒckwĂ€rtsrichtunge Bearbeitung
Sonderwerkzeug fĂŒr vorwĂ€rtsrichtunge und rĂŒckwĂ€rtsrichtunge Bearbeitung Sonderwerkzeug fĂŒr vorwĂ€rtsrichtunge und rĂŒckwĂ€rtsrichtunge Bearbeitung Sonderwerkzeug fĂŒr vorwĂ€rtsrichtunge und rĂŒckwĂ€rtsrichtunge Bearbeitung Sonderwerkzeug fĂŒr vorwĂ€rtsrichtunge und rĂŒckwĂ€rtsrichtunge Bearbeitung Sonderwerkzeug fĂŒr vorwĂ€rtsrichtunge und rĂŒckwĂ€rtsrichtunge Bearbeitung
RechtwinkelfrĂ€skopf Durchmesser D250 fĂŒr Endfertigung

RechtwinkelfrĂ€skopf aus hochfestigem Aluminium mit hart-elox Beschichtung, Wechselbahre Stahlkassetten mit Wendeplatten fĂŒr Endfertigung.

RechtwinkelfrĂ€skopf Durchmesser D250 fĂŒr Endfertigung

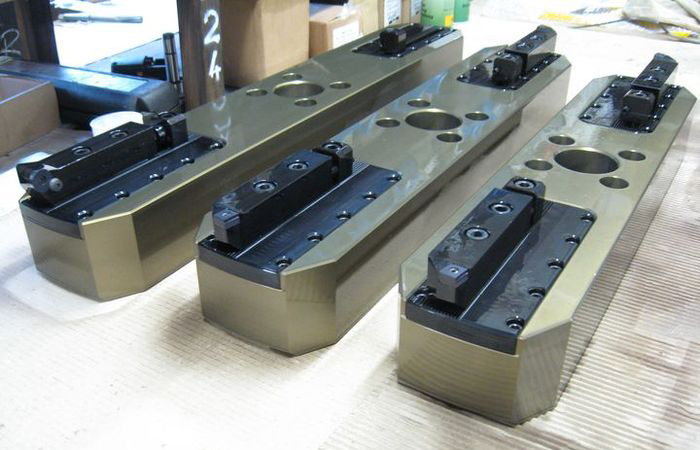

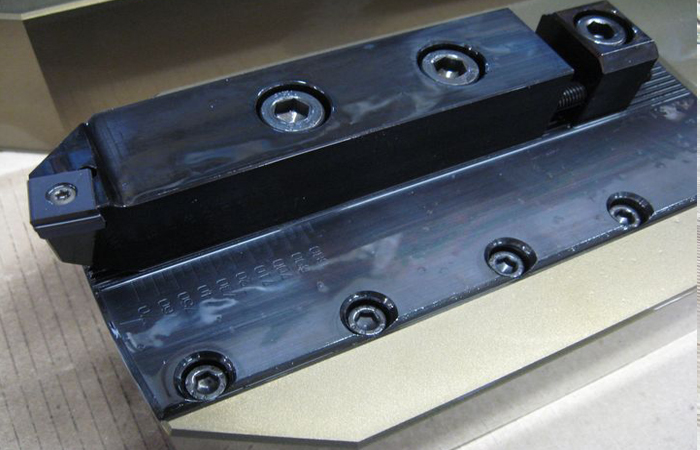

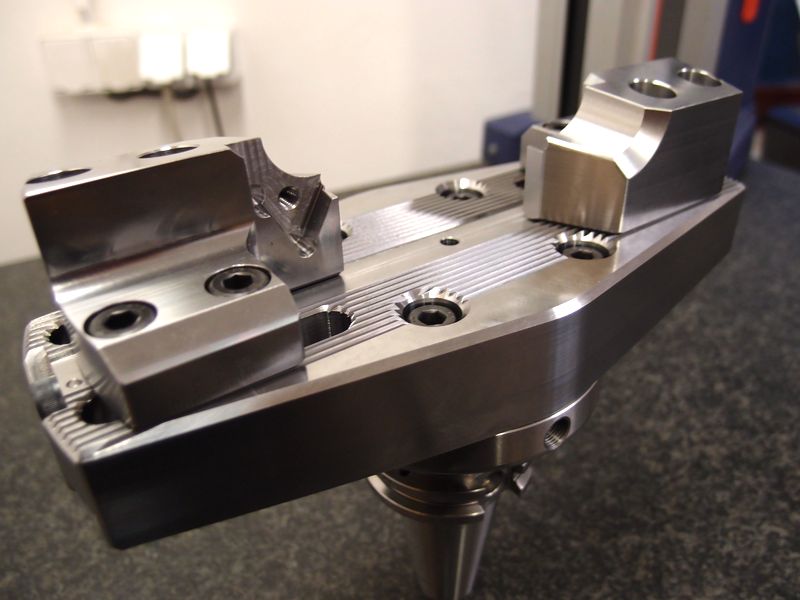

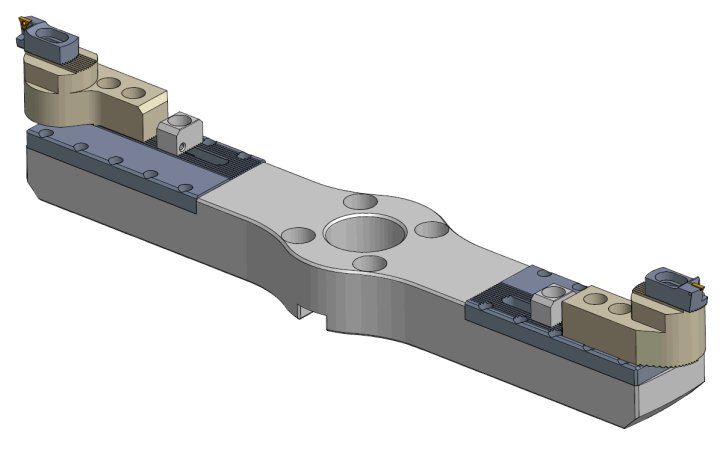

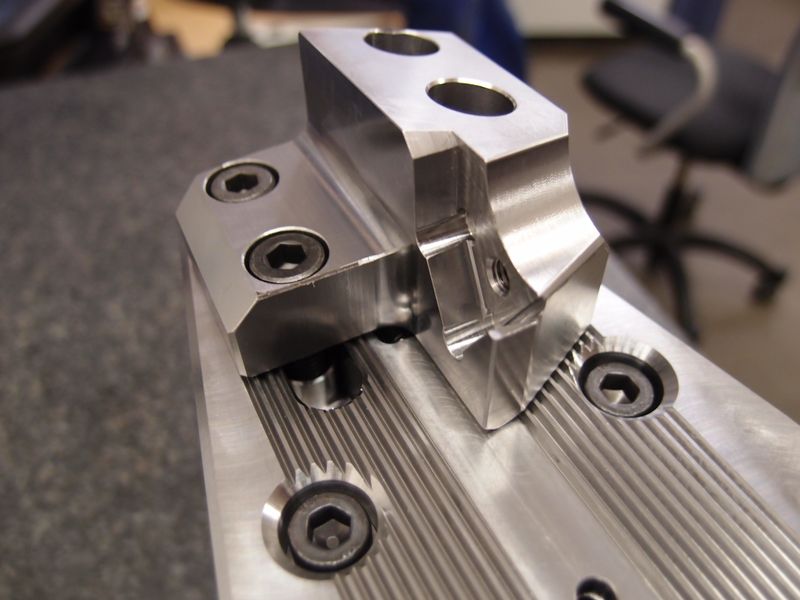

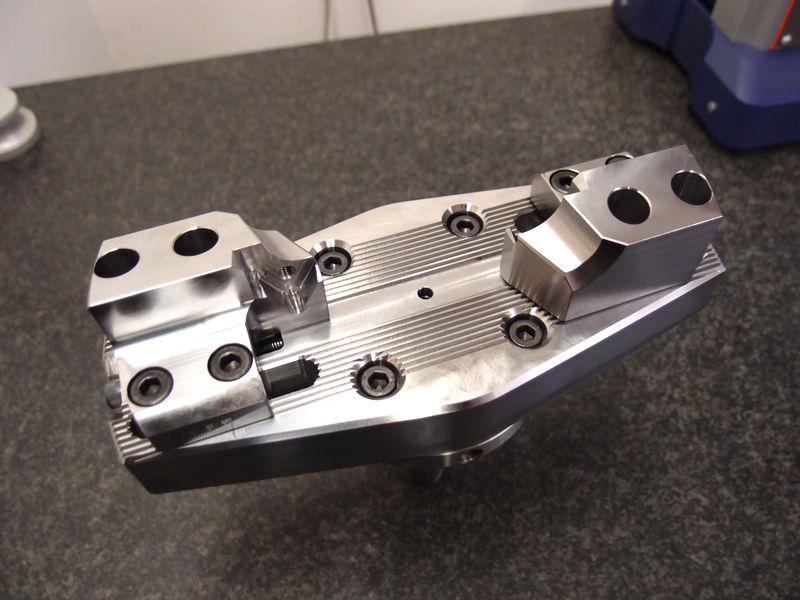

Ausbohrwerkzeuge fĂŒr große Bohrunge

Wekzeuge sind aus hochfestigem Aluminium mit hart-elox Beschichtung gefertigt. FĂŒr Bearbeitung im Bereich 680-1250 mm. Werkzeuge sind mit Messer fĂŒr Wendeplatte Ingersoll ausgestattet.

Ausbohrwerkzeuge fĂŒr große Bohrunge Ausbohrwerkzeuge fĂŒr große Bohrunge Ausbohrwerkzeuge fĂŒr große Bohrunge

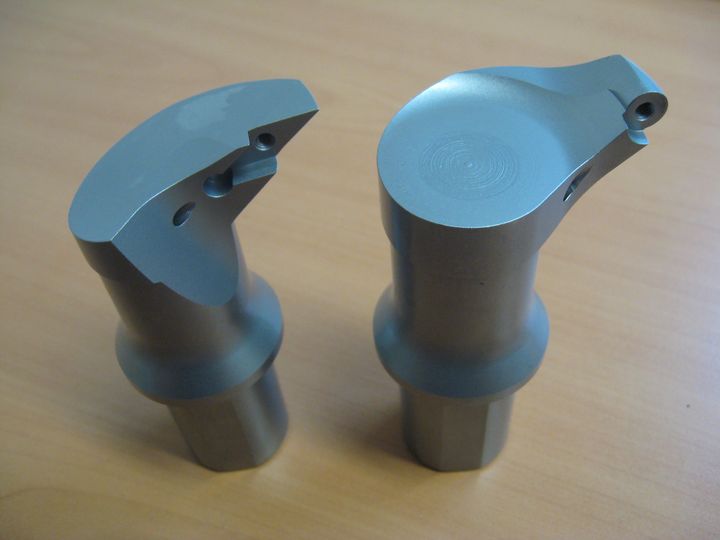

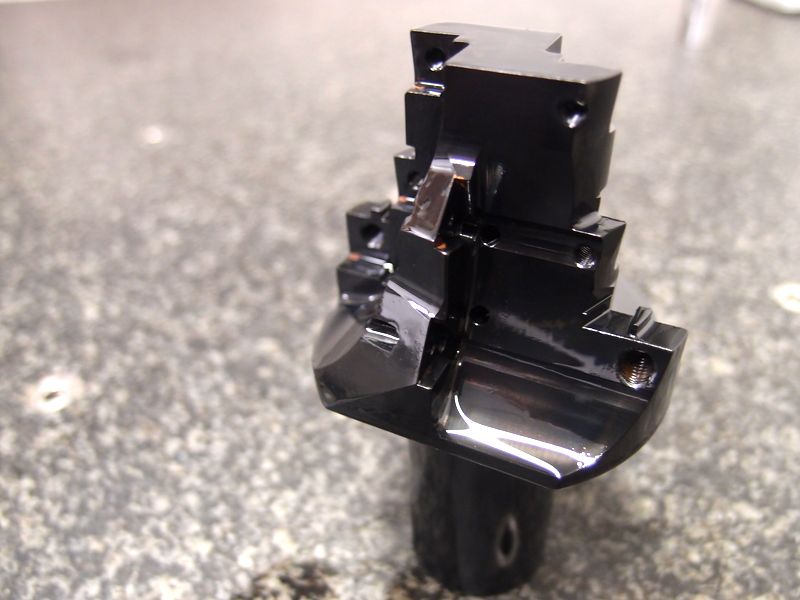

Wekzeuge fĂŒr Formdrehen

Wekzeug fĂŒr Schruppen und Endfertigung von Ihnenraum bei spezifischen Drehteile.

Wekzeuge fĂŒr Formdrehen
Werkzeug fĂŒr T-Nute Bearbeitung

T-Nute Schruppen in einem FrÀsgang.

Werkzeug fĂŒr T-Nute Bearbeitung
Schweifwerkzeug

Werkzeug fĂŒr produktives Schruppen des Aussendurchmessers fĂŒr FrĂ€szentrum.

Schweifwerkzeug

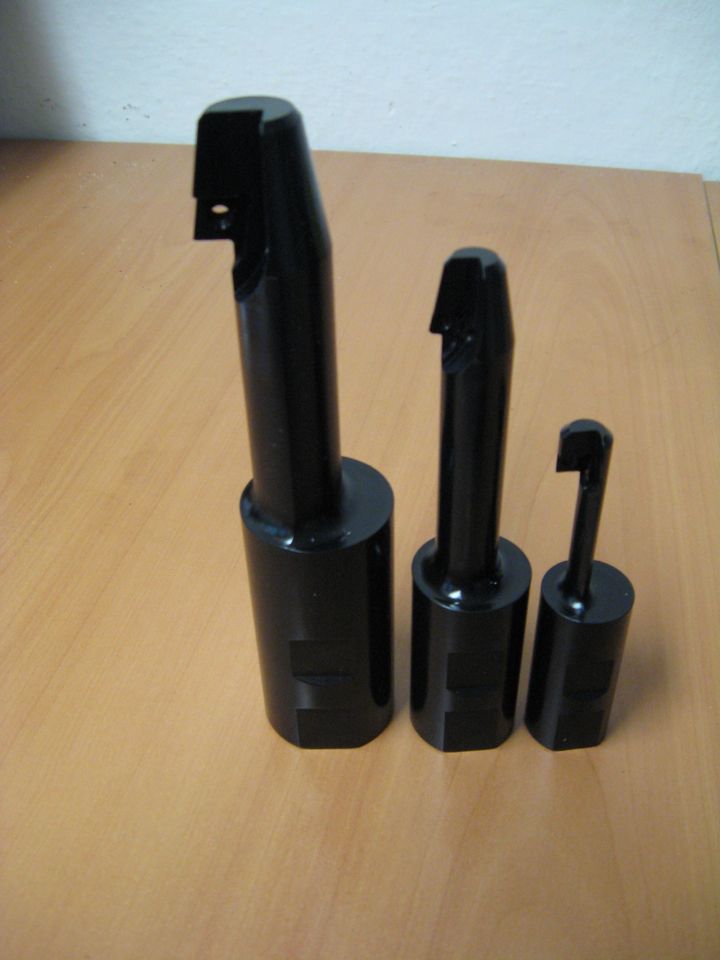

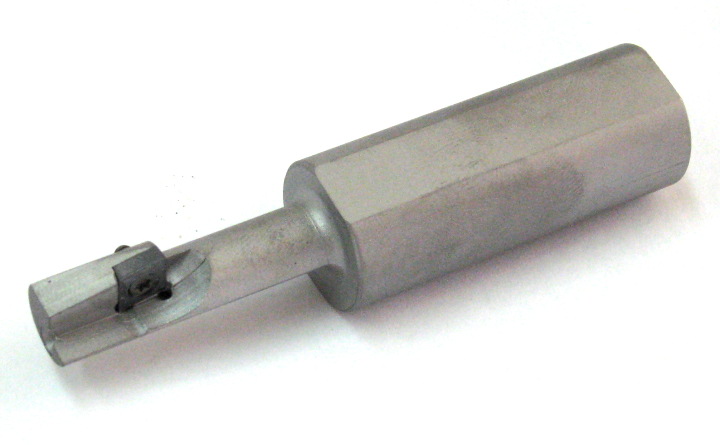

Senkungswerkzeuge

Werkzeuge fĂŒr RĂŒcklochsenkunge oder fĂŒr Senkunge fĂŒr Schraubenkopf in unzugĂ€nglicher WerkstĂŒckstelle.

Senkungswerkzeuge

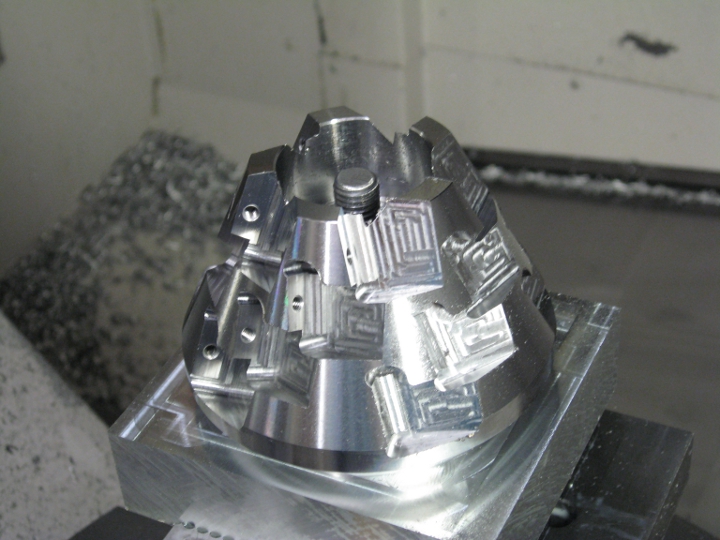

IgelfrÀser 50° Scheitelwinkel

Ein Kegel-IgelfrĂ€ser fĂŒr austauschbare Schneidplatten von ADMT- Typ.

IgelfrÀser 50° Scheitelwinkel

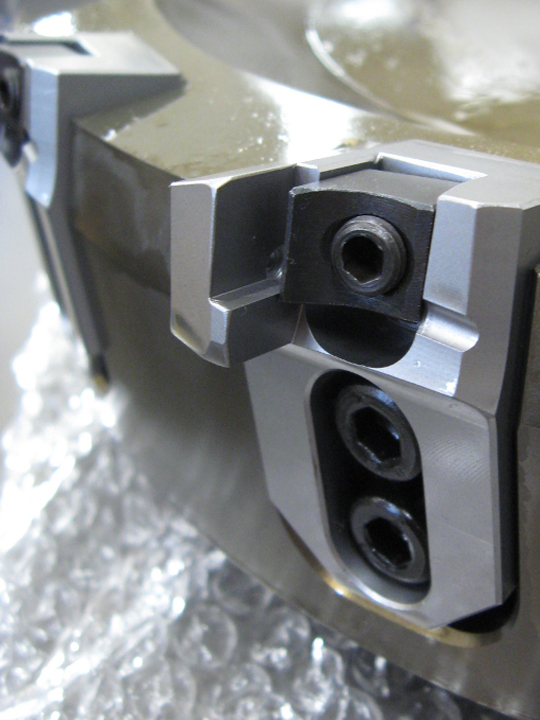

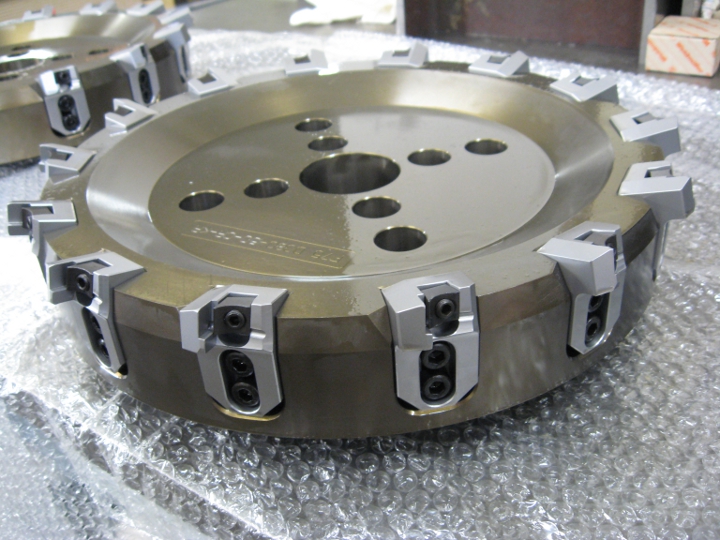

Nachbehandlungskopf d380

Der Nachbehandlungskopf aus Hochfestigkeitsaluminium mit hart-eloxierter OberflĂ€chenbehandlung und austauschbaren Stahlkassetten fĂŒr Nachbehandlungsoperationen.

Nachbehandlungskopf d380 Nachbehandlungskopf d380 Nachbehandlungskopf d380

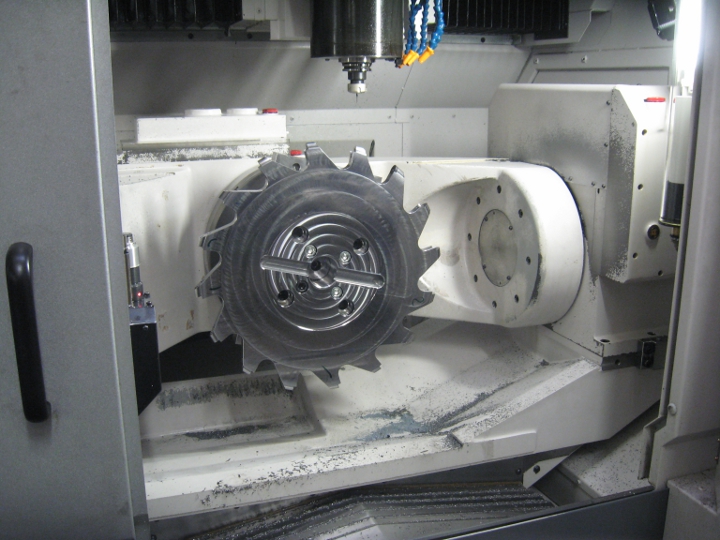

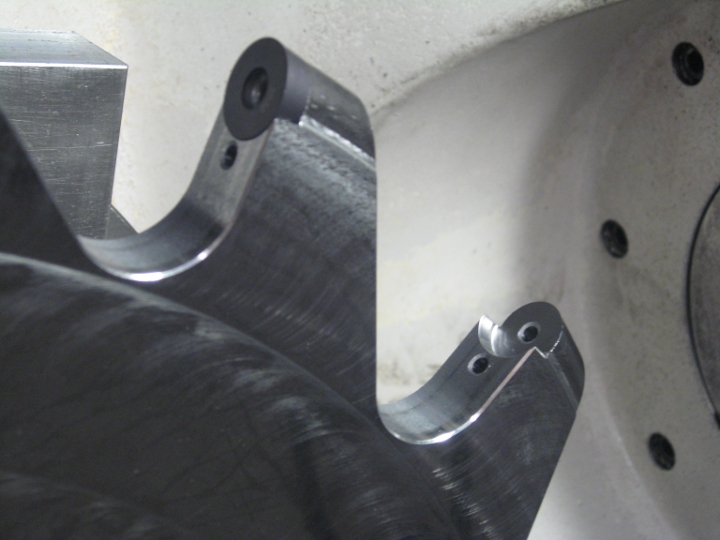

ScheibenfrÀser d500

Ein spezieller FrĂ€ser fĂŒr Rundplatten Ingersoll.

ScheibenfrÀser d500 ScheibenfrÀser d500 ScheibenfrÀser d500

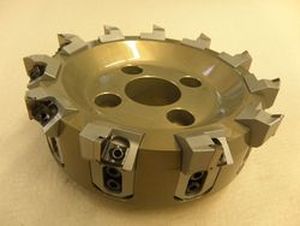

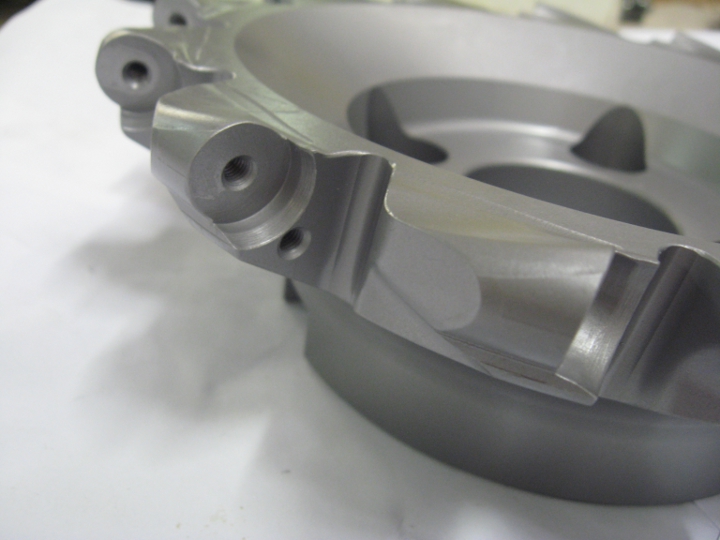

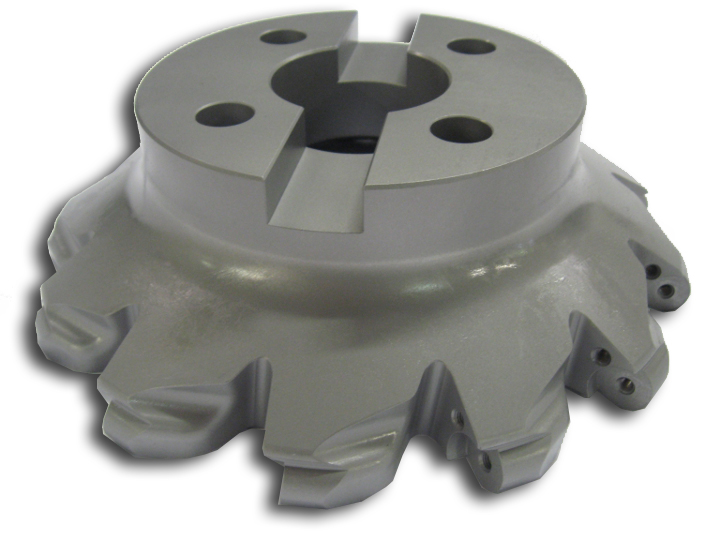

FrÀser d250 R10

Aufgrund des Lösungserfolges der kleineren AusfĂŒhrung mit dem Durchmesser d160 hat sich der Kunde auch fĂŒr ein grĂ¶ĂŸeres Werkzeug mit Durchmesser 250 entschieden. Aus der Bodenseite sind die WerkzeugszĂ€hne so ausgefrĂ€st, dass der FrĂ€skopf sowohl mit seinem Werkzeugsstirn als auch –Seite beim FlĂ€chenfrĂ€sen vollwertig anziehen könnte.

FrÀser d250 R10 FrÀser d250 R10 FrÀser d250 R10

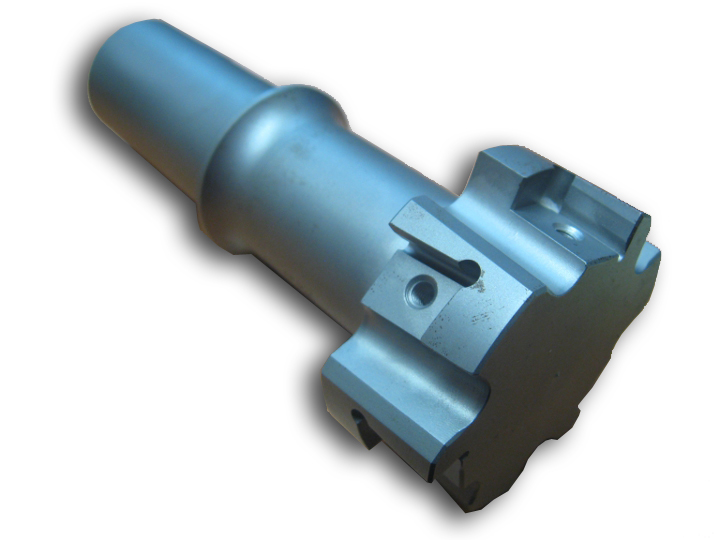

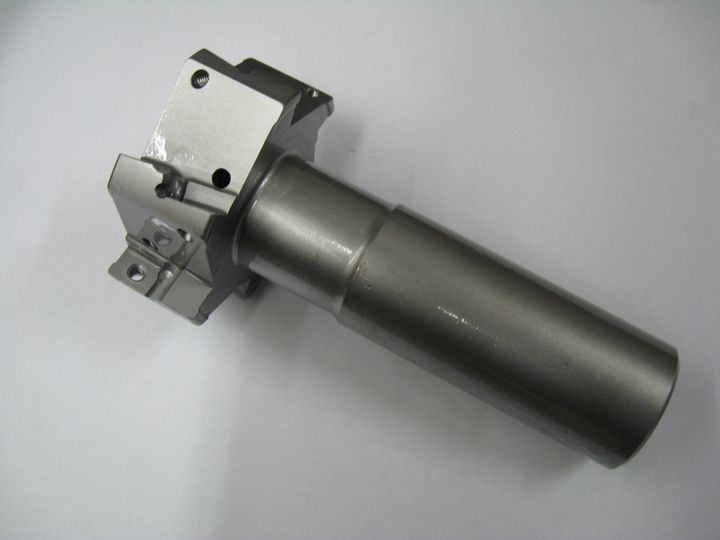

FrĂ€ser fĂŒr T-Nute d60s27

Ein spezielles Werkzeug zum FrĂ€sen der T-Nute der Breite 60 mm und Höhe 27 mm. FĂŒr austauschbare tangentiale Schneidplatten Ingersoll.

FrĂ€ser fĂŒr T-Nute d60s27

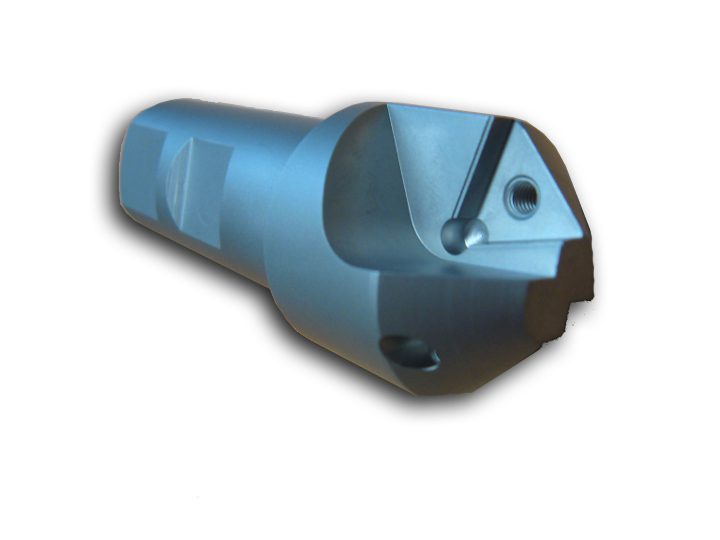

Einsenkungswerkzeug fĂŒr d13

Ein spezielles Kantenabstoßwerkzeug mit großer Schneidkante und Zugang zur 13 mm Lochsenkung.

Einsenkungswerkzeug fĂŒr d13

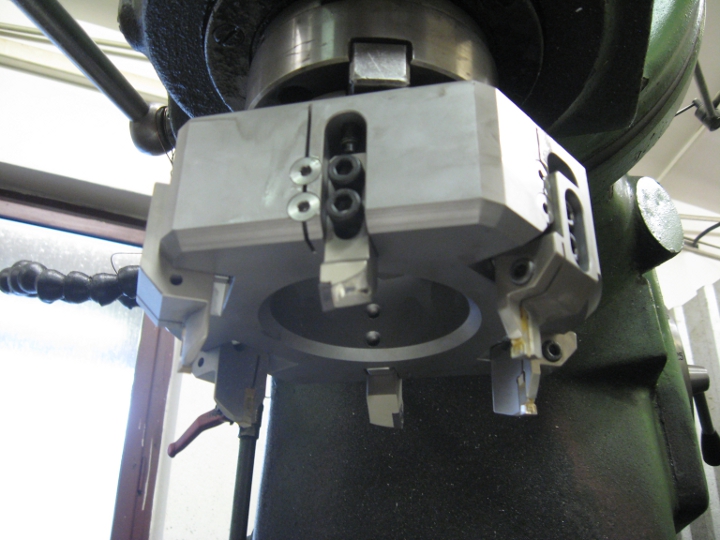

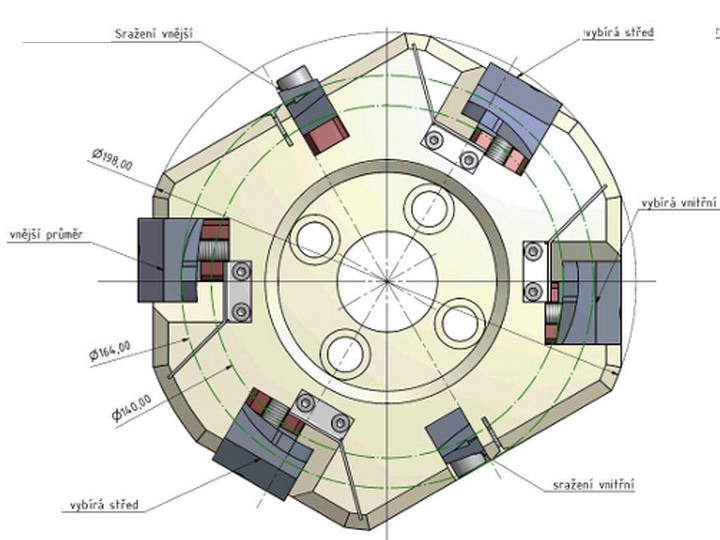

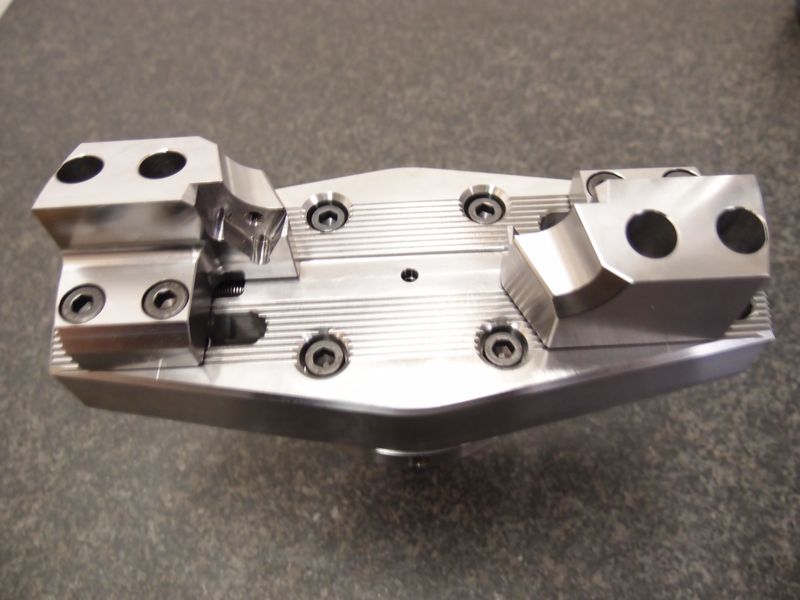

Stechkopf

Ein spezielles Werkzeug zum Ausstechen einer Zwischenrundnute (Außendurchmesser 164 mm, Innendurchmesser 140 mm, Nutentiefe 12 mm). Das Werkzeug fĂŒhrt auch einen Kantenabstoß der Nute 3x45° aus. Dieses Werkzeug hat dem Kunden eine rasante VerkĂŒrzung der Fertigungszeiten um mehr als 60% gebracht, und dadurch auch eine extrem schnelle Investition-RĂŒckvergĂŒtung. Die Zusammenarbeit zwischen den Gesellschaften Kastr und Iscar hat sich wieder sehr erfolgreich gezeigt. Das Foto wurde im Augenblick der Werkzeugseinstellung verfertigt; das Werkzeug ist anders fĂŒr ein grĂ¶ĂŸeres Horizontalzentrum vorgesehen.

Stechkopf Stechkopf Stechkopf

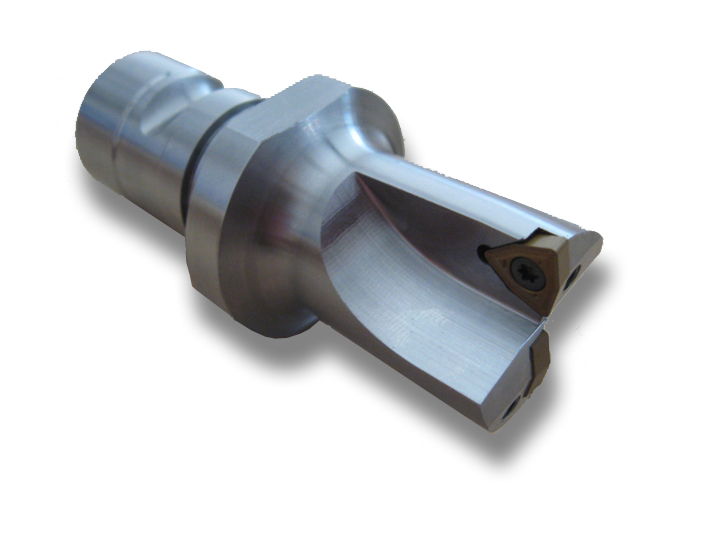

Bohrer d28

Ein Bohrer mit innerer KĂŒhlung fĂŒr austauschbare Schneidplatten Kennametal, ein Stiel zum Aufspannen in eine spezielle Handbohrmaschine.

Bohrer d28

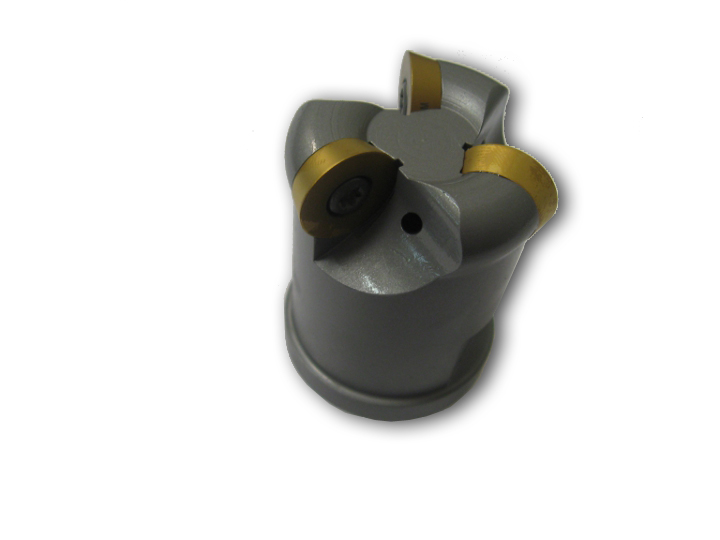

FrÀser d32 R5

Ein kleines Werkzeug fĂŒr Rundplatten Kennametal.

FrÀser d32 R5

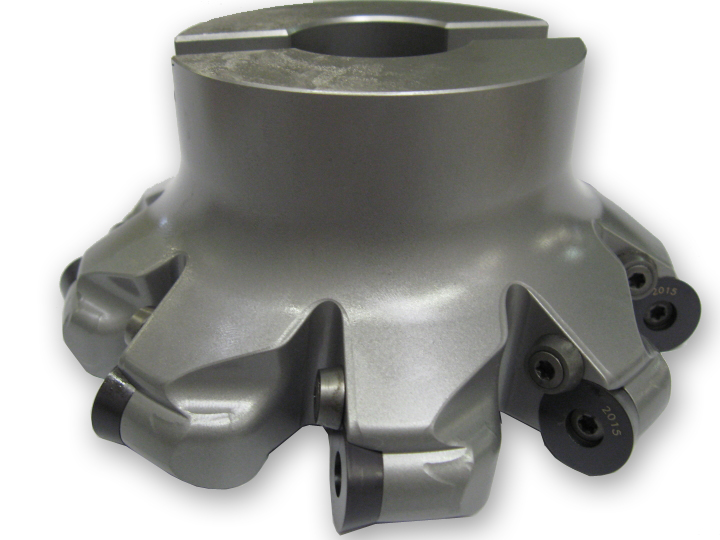

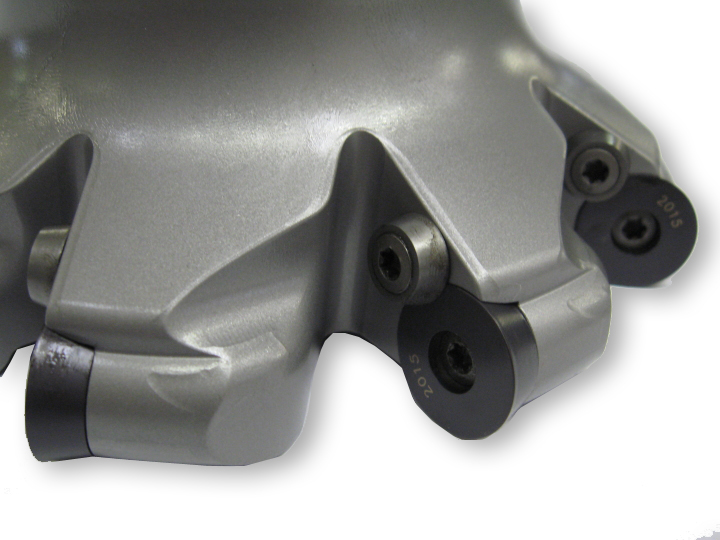

FrÀser D160 R10

Ein spezieller FrĂ€skopf mit Durchmesser 160 fĂŒr Rundplatten Ingersoll – eine sehr krĂ€ftige Kombination zum FrĂ€sen großer formkomplizierter Teile. Der FrĂ€ser wurde gegenĂŒber der StandartausfĂŒhrung so entworfen und angefertigt, dass sein Körper in den formkomplizierten Knicken der Turbinenschaufel ans SchaufelwerkstĂŒck nicht anstoßen könnte. Die Ingersoll-Platten garantieren eine konkurrenzlose Nutzungsdauer eben bei Gussbearbeitung mit Gießsandresten in der Schaufel-OberflĂ€chenstruktur. Das Zusammenwirken der erfahrenen GeschĂ€ftsvertreter von ISCAR mit unseren Konstruktions- und technologischen Möglichkeiten hat solcherweise dem Endkunden eine bedeutende Zeit- sowie Geldeinsparung gebracht.

FrÀser D160 R10 FrÀser D160 R10 FrÀser D160 R10

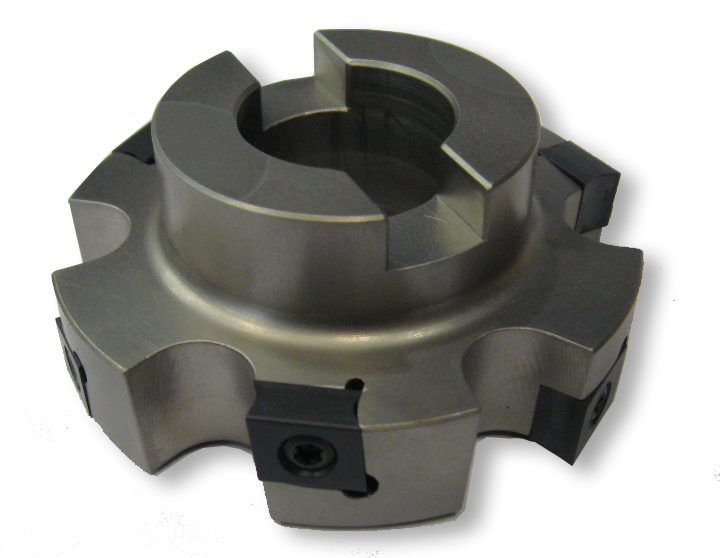

FrĂ€ser fĂŒr T-Nute

Ein spezielles Werkzeug zum FrÀsen der T-Nute in den KlauenkÀsten RSVS. Ein hochproduktives Werkzeug mit tangentialen Schneidplatten Ingersoll.

FrĂ€ser fĂŒr T-Nute

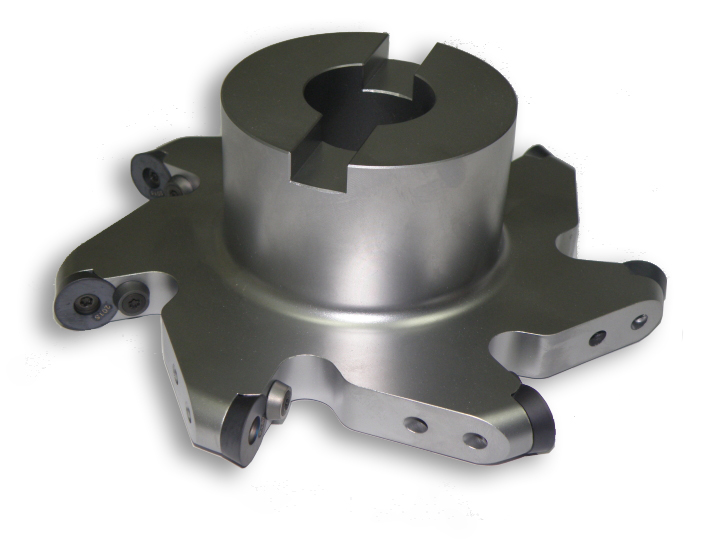

Radius-ScheibefrÀser

Radius-ScheibefrĂ€ser fĂŒr R=10 mit Wendeplatten Ingersoll.

Radius-ScheibefrÀser

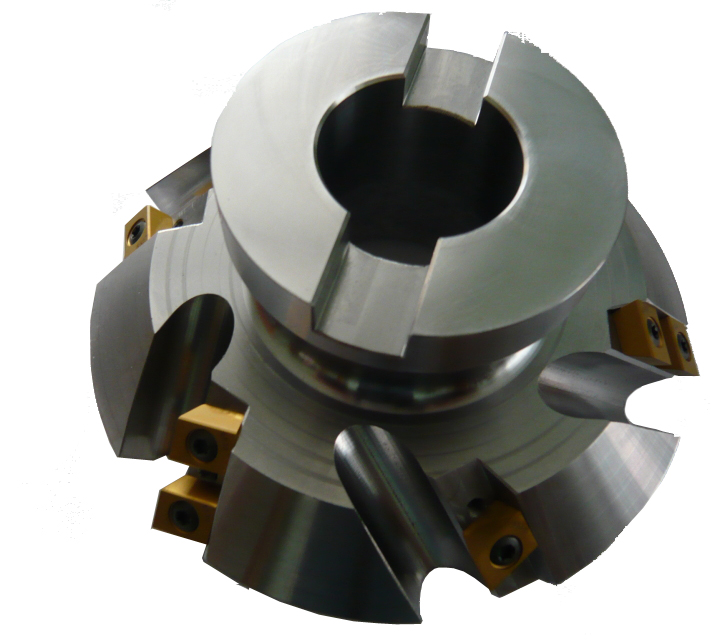

IgelfrĂ€ser fĂŒr 45° Kantenbruch

Die Wendeplatten Ingersoll sind so geneigt, um im Stoß 45° zu bilden.

IgelfrĂ€ser fĂŒr 45° Kantenbruch

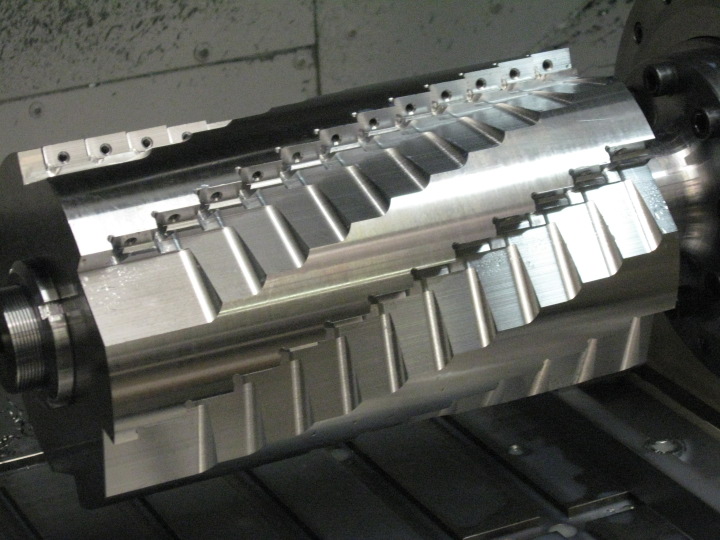

IgelfrĂ€ser fĂŒr metrische ZĂ€hnung - Video

Sind Sie dafĂŒr interessiert, wie die ZĂ€hnung z. B. in weichen Spannbacken ausgefĂŒhrt wird, haben Sie die Möglichkeit, die Fertigung anzusehen. Wir haben dieses Werkzeug selbst hergestellt. Eher verwendeten wir die ausgeschliffenen FrĂ€ser HSS; diese waren aber sehr teuer und wurden schnell abgestumpft. Durch Einsatz dieses Werkzeuges mit 72 Gewindeschneidwendeplatten ISCAR haben wir alle unsere bisherigen Probleme bei der ZĂ€hnefertigung gelöst. Der FrĂ€ser bewegt sich gleichmĂ€ĂŸig und sehr produktiv sogar im harten Material. Mit Hilfe dieses Werkzeuges werden die ZĂ€hne mit Steigung von 3 mm und 1,5 mm gebildet.

IgelfrĂ€ser fĂŒr metrische ZĂ€hnung - Video
Ausdrehwerkzeug

Ausdrehwerkzeug fĂŒr große Durchmesser, in diesem Fall im Bereich von 630-730 mm.

Ausdrehwerkzeug
Senkungswerkzeug

Dieses Werkzeug mit InnerkĂŒhlung hat eine atypische Abmessung der Senkung zum gebohrten Loch. Da die VerkĂ€ufer von diesen Werkzeugen nur Standardreihen verkaufen, war es unmöglich, dieses irgendwo zu verschaffen. Daher haben wir das Werkzeug auf Maß lt. der Zeichnungsdokumentation von dem Erzeugnis entwickelt, fĂŒr das es bestimmt ist.

Senkungswerkzeug

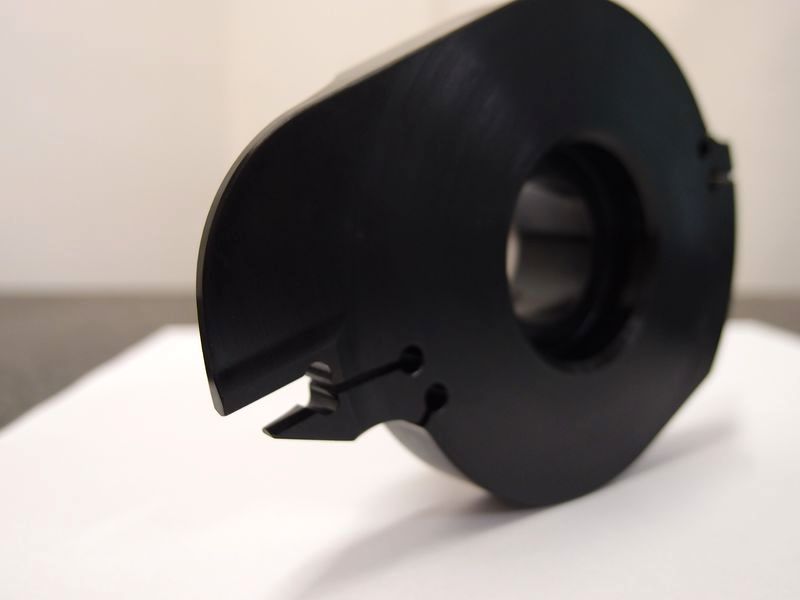

Werkzeug den ScheibefrÀser zu ersetzen

Dieses Werkzeug ist nicht so einfach zu sehen. Es geht um ein von Spezialwerkzeugen, die von uns fĂŒr unsere eigene Verwendung entwickelt wurden, weil wir aus spezifischen GrĂŒnden den ScheibefrĂ€ser bei der Produktrealisierung in der Vertikalbearbeitungszentrum zu ersetzen brauchten. Das Werkzeug funktioniert sehr gut. Es kann die Nute einstechen und nachfolgend in die Seite bis zur gewĂŒnschten Abmessung (Nutenbreite) schneiden. Es ist offensichtlich, dass die Wendeplatten durch den unterbrochenen Schnitt belastet werden; mit den Wendeplatten ISCAR kann man nichtsdestoweniger verschiedenes unternehmen.

Werkzeug den ScheiberfrÀser zu ersetzen Werkzeug den ScheiberfrÀser zu ersetzen Werkzeug den ScheiberfrÀser zu ersetzen Werkzeug den ScheiberfrÀser zu ersetzen Werkzeug den ScheiberfrÀser zu ersetzen Werkzeug den ScheiberfrÀser zu ersetzen Werkzeug den ScheiberfrÀser zu ersetzen
