Specifische bearbeitung - AUSPANNEN

Suchen Sie uns an YOUTUBE canal KastrCNC

• Einrichtung zum Abgussaufspannen
• Palettensystem für Horizontalbohrmaschine VHN 13
• Palettensystem und Palettenstapler

Einrichtung zum Abgussaufspannenu

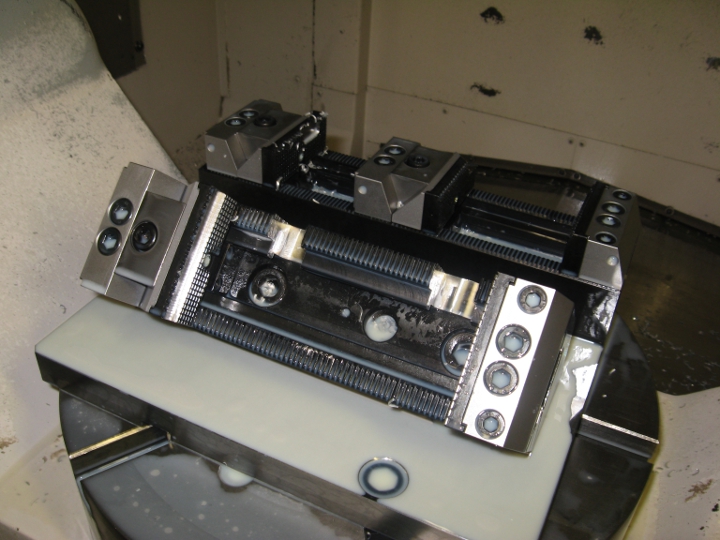

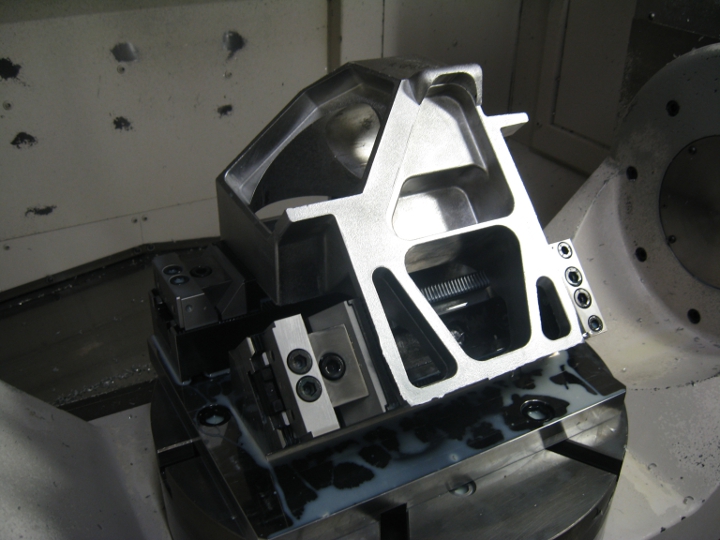

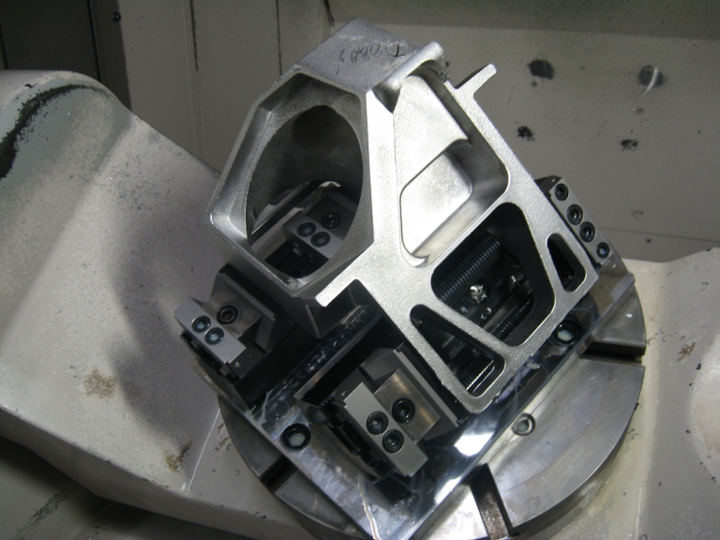

Zum Aufspannen eines dünnwandigen Kokillenabgusses haben wir zwei vorgerichteten Leisten MU7 gewählt mit unter einem Winkel beidseitig geneigten harten Spannbacken. Die resultierende Lösung hat sich sehr gut erwiesen; während der Bearbeitung kommt zu keiner Vibration der dünnwandigen Teile, und der Abguss wird durch überflüssig große Aufspannkräfte nicht deformiert. Dies ist ein klarer Beweis, dass mit unsere Leisten MU7 sogar formkomplizierte Werkstücke erfolgreich aufgespannt werden können.

Palettensystem für Horizontalbohrmaschine VHN 13

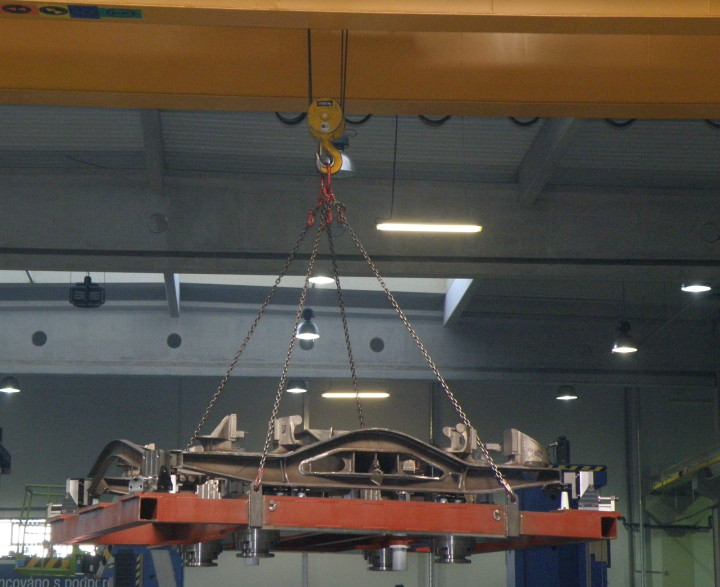

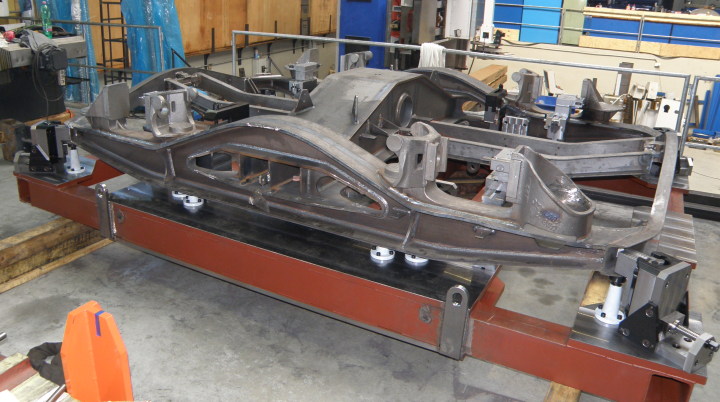

Aufgrund der Zeichnungsdokumentation des Werkstückes und der Kundenanforderungen haben wir das Palettensystemprojekt für die Horizontalfräsmaschine VHN 13 realisiert. Während der Bearbeitung einer Palette führt die Bedienung der Maschine die Präzisaufstellung und -Aufspannung des Werkstückes an der anderen Palette aus. Nachdem das Halbfabrikat (in diesem Fall ein Schweißstück) an der ersten Palette bearbeitet ist, sind die Paletten gewechselt, und das ganze Prozess ist wiederholt. Dieses Palettensystem haben wir so „auf Maß genäht“ inklusive der integrierten Spanner und Abmesseinheiten, die die Kontrollfunktion nicht nur angesichts der Werkstücksaufstellung ausführen, sondern auch hinsichtlich der Maßprüfung der Schweißstücksgenauigkeit und Verteilung der Bearbeitungszugaben. Die Maschine muss nicht binnen der präzisen Werkstücksaufstellung stehen bleiben, und die Fertigungsproduktivität wird so erheblich erhöht. Das Palettenwechseln ist dank der Führungselemente sehr schnell. Die Palette ist in der Maschine mit maximaler Genauigkeit aufgestellt. Das Spannsystem ist so projektiert, um sehr fest zu sein und die Schwingungen bei der Bearbeitung zu beseitigen; so ist es möglich, das ganze Leistungspotential der Maschine auszulasten. Zusätzlich ist die Palette in diesem Fall markant größer als der Maschinentisch, an dem die Bearbeitung ausgeführt wird.

Palettensystem und Palettenstapler

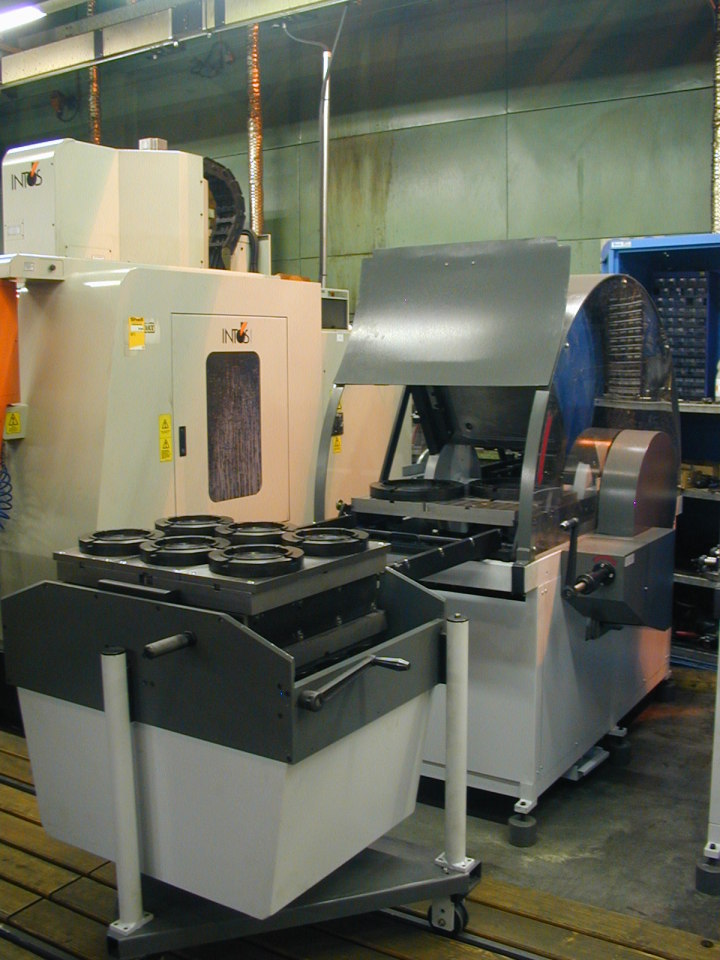

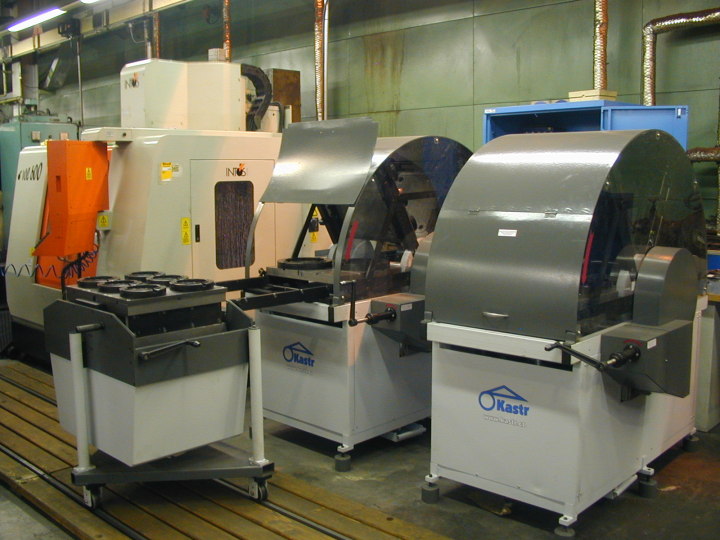

Für die Firma Siemens Mohelnice haben wir das mechanische Palettensystem für die Maschine INTOS VOC600 mit zwei Palettenmagazinen realisiert. So ist es möglich, die Fertigung an der Maschine binnen ein paar Minuten zu ändern; die Palette wird aus dem Magazin einfach ausgezogen und am Palettenwagen direkt in die Maschine überfahren. Ingesamt stehen 14 Paletten zur Verfügung, an deren verschiedene Spanner angebracht werden können. Der Palettenwagen fasst 2 Paletten auf, die zwischen einander gewechselt werden können (an einer wird aufgespannt, an der anderen wird bearbeitet). Die Wartezeiten der Maschine VOC600 wurden so auf Minimum gekürzt.
